프린트 헤드 교체하기

교체 절차

프린트 헤드 교체가 필요한 경우 아래의 절차를 따르십시오.

• 동영상 보기

중요

• 프린트 헤드의 전기 접점(A) 또는 프린트 헤드 노즐(B)을 만지지 마십시오. 이를 만질 경우 프린터가 올바르게 인쇄하지 못할 수 있습니다.



• 프린트 헤드를 즉시 교체하고 프린트 헤드를 제거한 상태로 프린터를 두지 마십시오.

1. 프린터가 켜져 있는지 확인합니다.

2. 홈 화면에서 (설정)을 선택합니다.

   • 터치 스크린 사용하기

   설정 메뉴 화면이 나타납니다.

3. 유지 관리(Maintenance)를 선택합니다.

   유지 관리(Maintenance) 화면이 나타납니다.

4. 헤드 교체(Head Replacement)를 선택합니다.

   확인 화면이 나타납니다.



5. 시작(Start)을 선택합니다.

6. 스캔 유닛/커버(C)를 엽니다.



   중요

   • 잉크가 프린트 헤드 및/또는 프린터 안쪽에 묻은 경우, 설치 전에 물을 적신 부드러운 천을 사용해 닦아내십시오. 프린트 헤드를 교체할 때 옷이나 주변에 잉크가 묻지 않도록 주의하십시오.

   • 프린터 내부의 금속 부분이나 다른 부분을 만지지 마십시오.

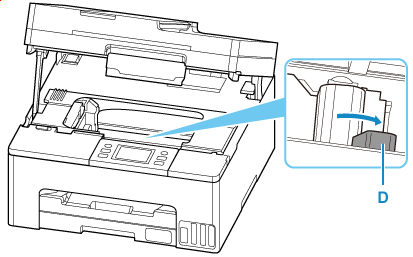

7. 잉크 밸브 레버(D)를 오른쪽으로 돌립니다.



8. 완료 메시지가 나타나면 OK를 선택합니다.

   프린트 헤드 홀더(E)가 이동합니다.



   주의

   • 프린트 헤드 홀더가 작동하는 동안 프린트 헤드 홀더를 잡아 강제로 중지하거나 이동하지 마십시오. 프린트 헤드 홀더가 완전히 멈출 때까지 만지지 마십시오.

9. 프린트 헤드를 제거합니다.

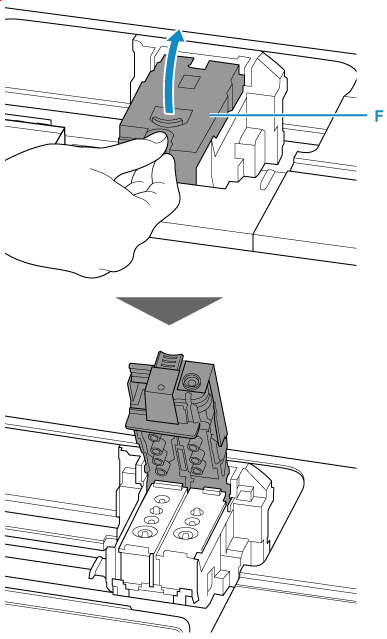

   1. 탭을 잡고 프린트 헤드 잠금 커버(F)를 엽니다.

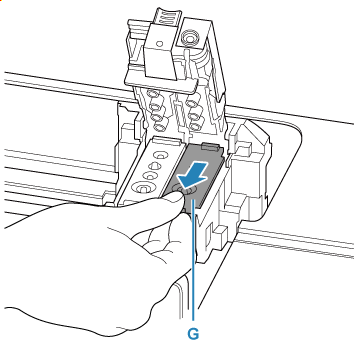

   2. 프린트 헤드(G)를 당겨 사용자 쪽으로 약간 이동시킵니다.



   3. 프린트 헤드를 꺼냅니다.



   중요

   • 옷이나 주위가 더러워지지 않도록 프린트 헤드를 조심스럽게 다루십시오.

10. 새 프린트 헤드를 준비합니다.

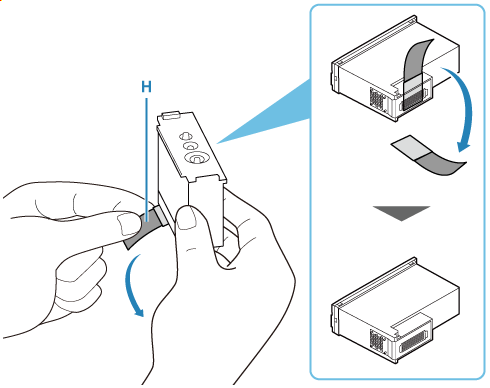

    보호 테이프(H)를 부드럽게 제거합니다.



    중요

    • 프린트 헤드의 전기 접점 또는 프린트 헤드 노즐을 만지지 마십시오. 이를 만질 경우 프린터가 올바르게 인쇄하지 못할 수 있습니다.

11. 프린트 헤드를 설치합니다.

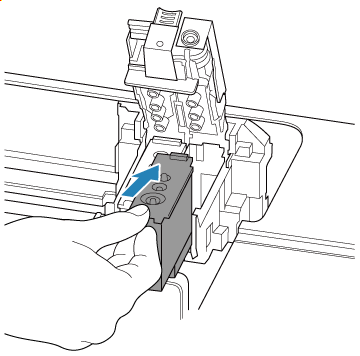

    1. 새 프린트 헤드를 프린트 헤드 홀더에 넣습니다.

       프린트 헤드 C(컬러)는 왼쪽 프린트 헤드 홀더에 설치하고 프린트 헤드 B(블랙)는 오른쪽 프린트 헤드 홀더에 설치합니다.

       레이블을 확인하고 프린트 헤드를 올바르게 설치하십시오.

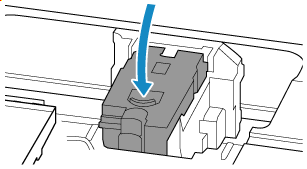

    2. 프린트 헤드 잠금 커버를 닫아 프린트 헤드를 제자리에 잠급니다.

       딸깍 소리가 날 때까지 프린트 헤드 잠금 커버를 아래로 누릅니다.

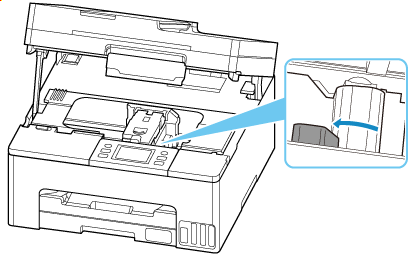

12. 잉크 밸브 레버를 왼쪽으로 돌립니다.



13. 스캔 유닛/커버를 닫습니다.

    스캔 유닛/커버를 닫으려면 한 번 들어 올렸다가 가볍게 내립니다.



    참고

    • 스캔 유닛/커버를 닫은 후 터치 스크린에 오류 메시지가 나타나면 적절한 조치를 취하십시오.

      • 오류가 발생한 경우

    • 선이 비뚤게 인쇄되거나 이와 비슷한 현상이 나타나는 등 프린트 헤드가 제대로 정렬되어 있지 않을 경우 프린트 헤드 위치를 조절하십시오.
